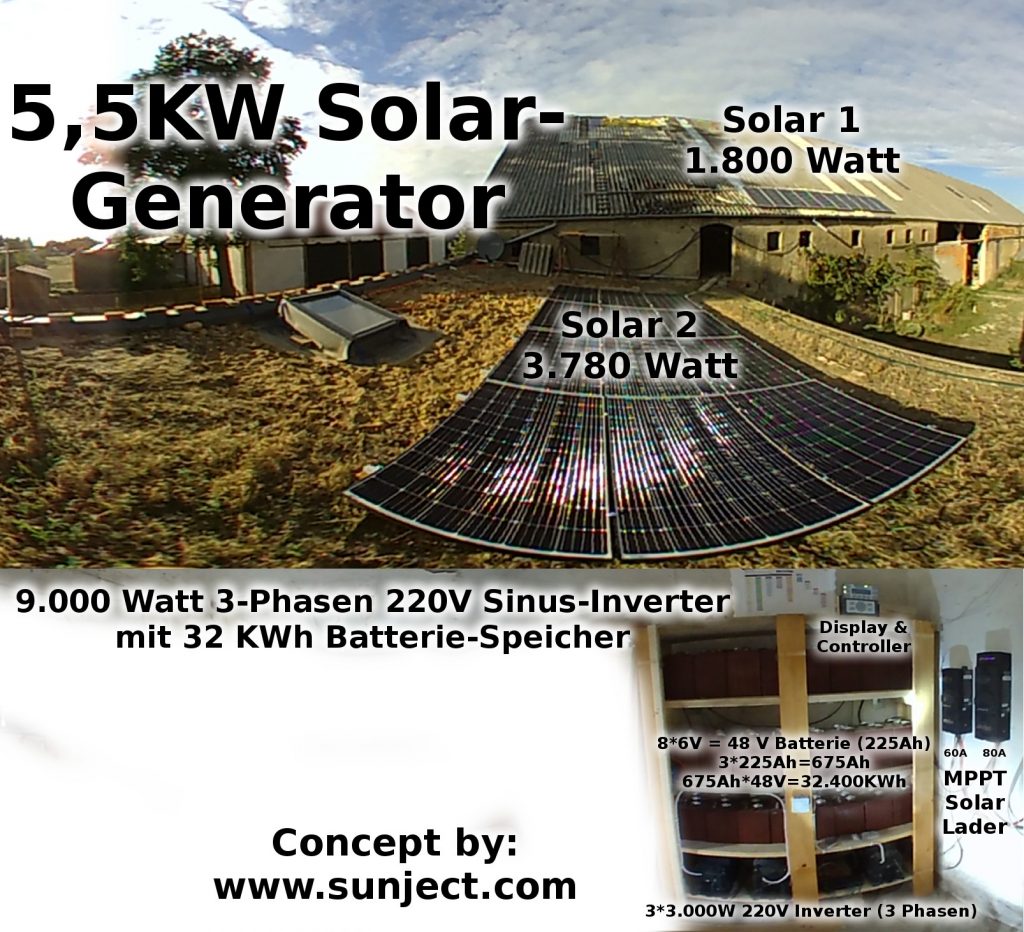

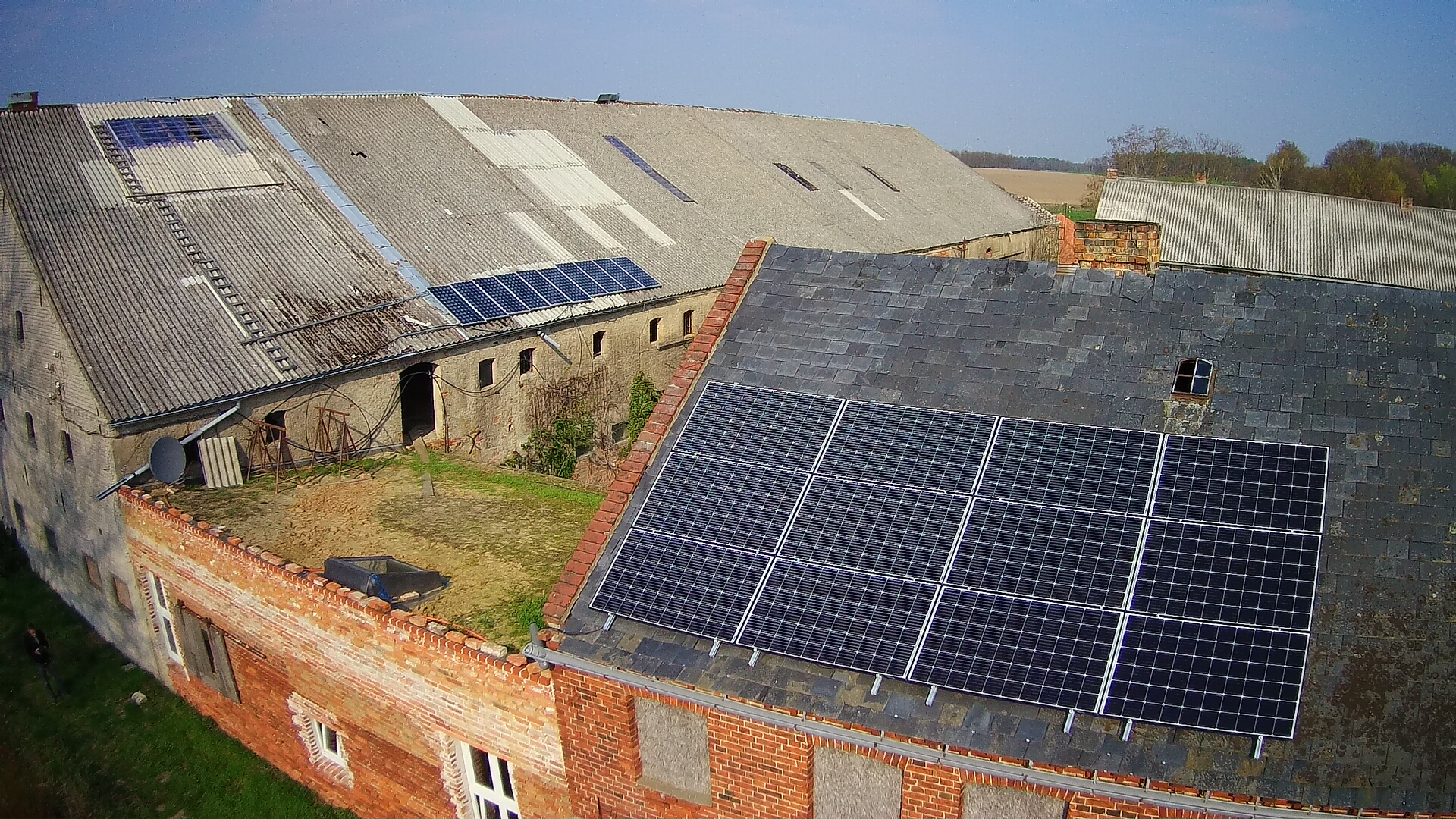

5.500 Watt Solar-Autark-Anlage mit Drehstrom

5.500 Watt Solar-Autark-Anlage mit Drehstrom

September 11, 2018 0 Von Admin

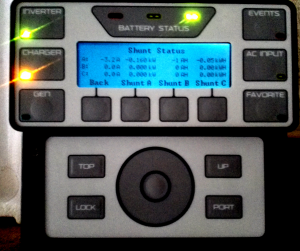

Fernsteuerung (Display & Controller)

Die ganze Solar-Anlage wird von einem kleinen Computer gesteuert, der

  • die Kopplung mehrerer MPPT-Laderegler und Sinus-Inverter an einer Batteriebank ermöglicht und steuert,
  • Temperaturen, Spannungen, Ströme, Ladezustand und die angeschlossenen Verbraucher überwacht,
  • Last– und AuxAusgänge per Zeitschaltung, Spannungswert oder Fernschaltung steuert,
  • alle Messwerte in Log-Dateien auf SD-Karte speichert um später Statistiken erstellen zu können,
  • mit dem Internet verbunden bei kritischen oder ausgewählten Ereignissen per E-Mail Bescheid gibt,
  • von jedem PC oder Handy passwortgeschützt Abfragen und Fernwartung ermöglicht.


Fernwartung (per PC oder Handy)

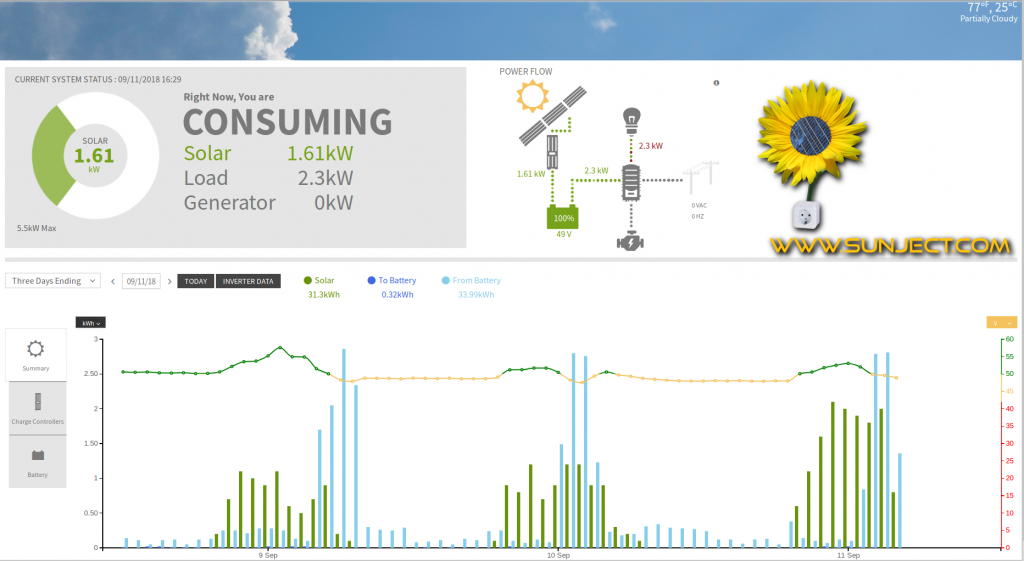

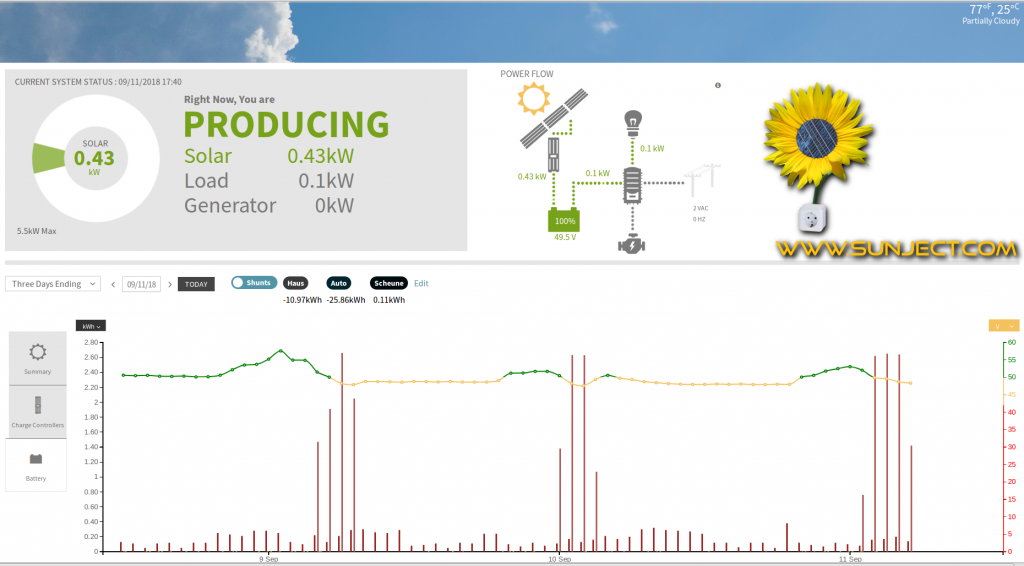

zu den unzähligen Funktionen ein kleiner Überblick:

  • Titelleiste oben: Wetteranzeige mit Temperatur (aktuell bewölkt bei 25 Grad C)
  • oben links: Tortengrafik mit dem momentanen Solar-Ertrag im Verhältnis zur möglichen Summe der Solar-Paneele (aktuell 1,61 KW von 5,5 KW Max)
  • oben links Mitte: Produzieren/Verbrauchen Anzeige (PRODUCING / CONSUMING) mit den aktuellen Ertrags- und Verbrauchswerten (Solar / Load)
  • oben rechts: Schematische Ansicht mit den aktuellen Werten und Zustandsübersicht von Batterie, Last und evtl. Generator & Netz-Einspeisung
  • unten: Statistik der Anlage mit Tages-, 3-Tages-, Wochen-, Monats- und Jahres-Übersicht. Solar-Ladung & Batterie-Verbrauch werden getrennt erfasst
  • in diversen Untermenüs können Einzelwerte der Shunts (Stromzähler) etc. abgerufen und die Anlage aus der Ferne konfiguriert werden.

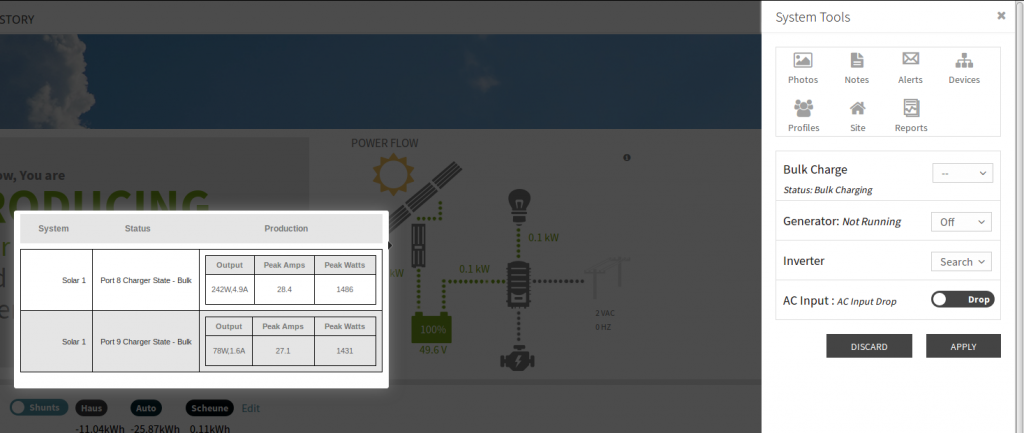

Die einzelnen Laderegler lassen sich abrufen und ihre Erträge vergleichen

  • Die Laderegler unterstützen verschiedene Systemspannungen: 12 V, 24 V, 48 V, 60 V – in diesem Fall wurde ein 48 Volt System gebaut.
  • Der maximale Ladestrom beträgt 60 A bzw. 80 A (je nach Ausführung) und die maximale Umgebungstemperatur-40 °C bis +60 °C




Panorama-Bilder

(Schwenken & Zoomen mit der Maus)
